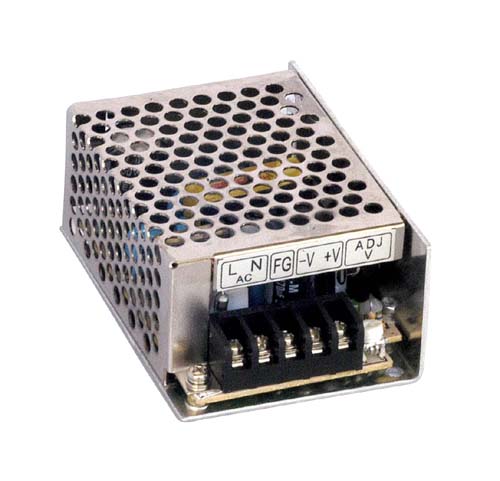

 MS-35
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 有短路保护、过载保护

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能
MS-35-5 MS-35-12 MS-35-15 MS-35-24
直流输出电压 5V 5V 15V 24V
输出电压容差(注2) ±2% ±1% ±1% ±1%
额定输出电流 7A 3A 2.4A 1.5A
输出电流范围 0-7A 0-3A 0-2.4A 0-1.5A
纹波及噪音(注3) 70mVp-p 100mVp-p 100mVp-p 100mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度(注5) ±1% ±0.5% ±0.5% ±0.5%
直流输出功率 35W 36W 36W 36W
效率 75% 76% 78% 78%
直流电压可调范围 ±10,-5% ±10% ±10% ±10%
输入电压范围 85~132VAC/170~264VAC由开关选择47-63Hz;240-370VDC
输入电流 0.8A/115V 0.45A/230V
冲击电流 冷启动电流 18A/115V 36A/230V
漏电流 <0.5mA/240VAC
过载保护类型

105%~150%类型:FOLDBACK 切断输出 复位:自动恢复

过电压保护 ……
高温保护 ……
温度系数 ±0.03%℃(0~50℃)
启动、上升、保持时间 200ms,100ms,30ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性

输入输出间:1.5KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VDC/100M Ohms
工作温度、湿度 -10℃~+60℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95RH
外形尺寸 85*58*38mm
重量 0.4Kgs
安全标准 满足UL1012    REQUIREMENT (NOT APPLY FOR THE MARK)
EMC标准 满足FCC PART15 J CONDUCT  ION CLASS B
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%。
