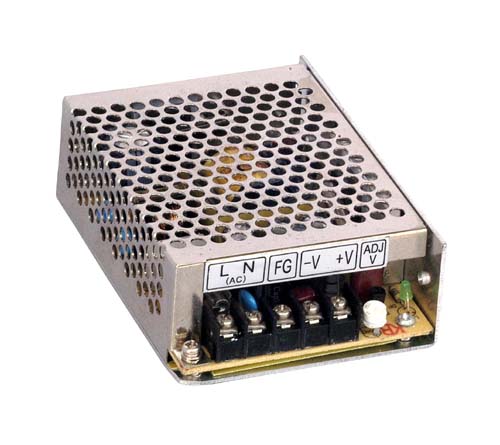

 MD-50
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 有短路保护、过载保护

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能
MD-50A MD-50B
CH1 CH2 CH1 CH2
直流输出电压 5V 12V 5V 24V
输出电压容差(注2) ±2% ±5,-8% ±2% ±8%
额定输出电流 6A 2A 6A 1A
输出电流范围 1-6A 0.3-2A 1-6A 0.2-1A
纹波及噪音(注3) 50mVp-p 100mVp-p 50mVp-p 100mVp-p
进线稳定度(注4) ±0.5% ±1% ±0.5% ±1%
负载稳定度(注5) ±0.5% ±0.5% ±0.5% ±8%
直流输出功率 54W 54W
效率 73% 73%
直流电压可调范围 CH1+10,-5% CH1+10,-5%
输入电压范围 85~132VAC/170~264VAC;由开关选择 47~63Hz;254-370VDC
输入电流 1.3A/115V           0.65A/230V
冲击电流 冷启动电流 18A/115V 36A/230V
漏电流 <0.5mA/240VAC
过载保护

105%~150% 类型:FOLDBACK切断输出 复位:自动恢复

过电压保护 ……
高温保护 ……
温度系数 ±0.03%℃(0~50℃) ON+5V OUTPUT
启动、上升、保持时间 200ms,50ms,30ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性

输入输出间:1.5KVAC,输入与外壳:,输出与外壳:

隔离电阻 输入输出间,输入与外壳,输出与外壳:
工作温度、湿度 -10℃~+60℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95RH
外形尺寸 100*58*32mm
重量 0.52Kgs
安全标准 UL1012  REQUIREMENT (NOT APPLY FOR THE MARK)
EMC标准 ……
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%,其他输出为60%额定负载。
  6、各输出可达最大电流,但总负载不可超过最大输出功率。
