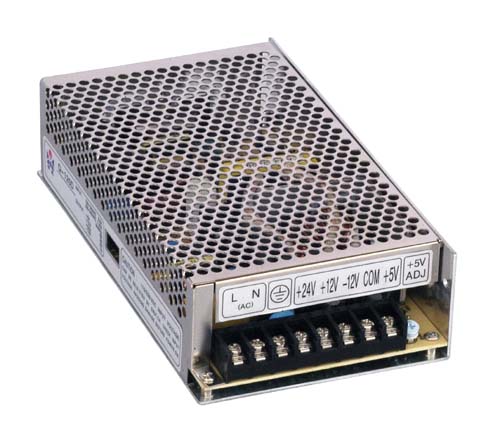

 Q-120
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 有短路保护、过载保护

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小

型号

性能
Q-120B Q-120C Q-120D
CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4 CH1 CH2 CH3 CH4
直流输出电压 5V 12V -5V -12V 5V 15V -5V -15V 5V 12V 24V -12V
输出电压容差(注2) ±2% ±6% ±6% ±6% ±2% +10,-5% ±6% ±10,-5% ±2% ±6% ±6% ±6%
额定输出电流 11A 4A 1A 1A 10A 3.5A 1A 1A 8A 2A 2A 1A
输出电流范围 2-12A 0.5-5A 0.2-1A 0.2-1A 2-12A 0.5-5A 0.2-1A 0.2-1A 2-12A 0.2-5A 0.2-2A 0.2-1A
纹波及噪音(注3) 80mV 120mV 80mV 120mV 80mV 150mV 80mV 150mV 80mV 120mV 180mV 120mV
进线稳定度(注4) ±0.5% ±1% ±1% ±1% ±0.5% ±1% ±1% ±1% ±0.5% ±1% ±1% ±1%
负载稳定度(注5) ±0.5% ±5% ±5% ±5% ±0.5% ±6% ±5% ±6% ±0.5% ±5% ±5% ±5%
直流输出功率 120W 122.5W 124W
效率 77% 76% 80%
直流电压可调范围 CH1+10,-5% CH1+10,-5% CH1+10,-5%
输入电压范围 88~132VAC/176~264VAC由开关选择 47~63Hz;240~370VDC
输入电流 2.5A/115V 1.25A/230V
冲击电流 冷启动电流 35A
漏电流 <3.5mA/240VAC
过载保护

105%~135% 类型:PULSING HICCUP SHUTDOWN 复位:自动恢复

过电压保护 CH1:5.75~6.75V
高温保护 ……
温度系数 ±0.03%/OC(0~50℃) ON+5V OUTPUT
启动、上升、保持时间 200ms,50ms,20ms
抗震性 10~500Hz,2G 3AXES 10min./1周期,时长60分,各轴
耐压性

输入输出间:3KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VAC/100M Ohms
工作温度、湿度 -10℃~+60℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95%RH
外形尺寸 199*110*50mm
重量 0.88Kgs
安全标准 UL 1950,TUV按60950认证
EMC标准 CISPR22(按EN5502)等级B,IEC801-2,3,4,IEC55-2认证
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%,其他输出为60%额定负载。
  6、各输出可达最大电流,但总负载不可超过最大输出功率。
  7、C2,3,11必须拆除。
