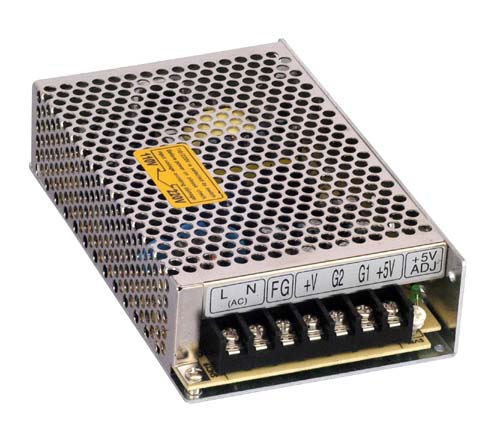

 T-50
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 有短路保护、过载保护

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能
T-50A T-50B T-50C T-50D
CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3 CH1 CH2 CH3
直流输出电压 5V 12V -5V 5V 12V -12V 5V 15V -15V 5V 15V 24V
输出电压容差(注2) ±2% ±5% ±5% ±2% ±5% ±5% ±2% ±5% ±5% ±2% ±6% ±6%
额定输出电流 7A 1A 1A 5A 1A 1A 4A 1A 1A 3A 1A 1A
输出电流范围 0.6-7A 0.2-1A 0.2-1A 0.6-5A 0.2-1A 0.2-1A 0.6-4A 0.2-1A 0.2-1A 0.6-4A 0.2-2A 0.2-1A
纹波及噪音(注3) 100mV 100mV 100mV 100mV 100mV 100mV 100mV 100mV 100mV 50mV 120mV 120mV
进线稳定度(注4) ±0.5% ±0.5% ±0.5 ±0.5% ±0.5% ±0.5 ±0.5% ±0.5% ±0.5 ±0.5% ±1% ±1%
负载稳定度(注5) ±1% ±4% ±4% ±1% ±4% ±4% ±1% ±4% ±4% ±1% ±5 ±5%
直流输出功率 52W 49W 50W 51W
效率 66% 69% 71% 72%
直流电压可调范围 CH1+10,-5% CH1+10,-5% CH1+10,-5% CH1+10,-5%
输入电压范围 85~132VAC/170~264VAC 开关选择 47~63Hz;240~370VDC
输入电流 1.6A/115V 0.8A/230V
冲击电流 冷启动电流 20A/115V 40A/230V
漏电流 <0.5A/240VAC
过载保护

105%~150% 类型:PULSING HICCUP SHUTDOWN 恢复:自动恢复

过电压保护 ……
高温保护
温度系数 ±0.03%℃(0~50℃) ON+5V OUTPUT
启动、上升、保持时间 200ms,50ms,16ms
抗震性 10~500Hz,2G 3AXES 10min./1周期,时长60分,各轴
耐压性

输入输出间:1.5KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VAC/100M Ohms
工作温度、湿度 -10℃~+60℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95%RH
外形尺寸 159*97*38mm
重量 0.54Kgs
安全标准 满足UL1012        REQUIREMENT    (NOT QPPLY FOR THE MARK)
EMC标准 ……
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%,其他输出为60%额定负载。
  6、各输出可达最大电流,但总负载不可超过最大输出功率。
