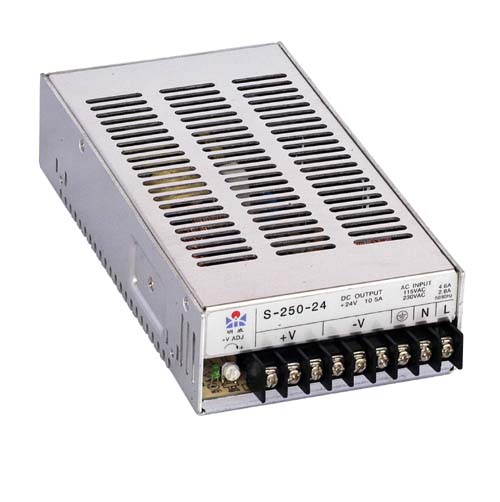

| S-250 |
|
型号
性能 |
S-250-12 |
S-250-13.5 |
S-250-15 |
S-250-24 |
S-250-27 |
S-250-48 |
| 直流输出电压 |
12V |
13.5V |
15V |
24V |
24V |
48V |
| 输出电压容差 |
±1% |
±1% |
±1% |
±1% |
±1% |
±1% |
| 额定输出电流 |
21A |
18A |
17A |
10A |
9A |
5A |
| 输出电流范围 |
0-21A |
0-18A |
0-17A |
0-10A |
0-9A |
0-5A |
| 纹波及噪音 |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
150mVp-p |
| 进线稳定度 |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 负载稳定度(注5) |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
±0.5% |
| 直流输出功率 |
300W |
297W |
300W |
300W |
297W |
312W |
| 效率 |
82% |
83% |
84% |
86% |
86% |
87% |
| 直流电压可调范围 |
10-13.2v |
12-15V |
13.5-18V |
20-26.4V |
26-32V |
41-56V |
| 输入电压范围 |
88～132VAC/176～264VAC BY SWITCH 47～63Hz;255～370VDC |
| 交流输入电流 |
6A/115V 3.5A/230V |
| 功率因素 |
|
| 冲击电流 |
20A/115V 60A/230V |
| 漏电流 |
<3.5mA/240VAC |
| 过载保护 |
105%～135% 类型：FOLDBACK 切断输出 复位：自动恢复 |
| 过电压保护 |
5.75～6.75V |
9.4～10.9V |
13.8～16.2V |
15.5～18.2V |
27.6～32.4V |
57.6～67.2V |
| 风扇控制，O.T.P. |
RTH1 OR RTH2>=55℃ FAN ON,<=45℃ FAN OFF,>=70℃ 切断输出 |
| 温度系数 |
±0.03%℃(0～50℃) |
| 启动、上升、保持时间 |
2s,20ms,20ms |
| 抗震性 |
10～500Hz,2G 10秒/1周期，共60分钟，各轴 |
| 耐压 |
输入输出间：3KVAC,输入与外壳：1.5KVAC 输出与外壳：0.5KVAC |
| 隔离电阻 |
输入输出间，输入与外壳，输出与外壳：500VDC/100M Ohms |
| 工作温度、湿度 |
-10℃～+60℃,20%～90%RH |
| 存储温度、温度 |
-20℃～+85℃,10%～95%%RH |
| 外形尺寸 |
215*115*50mm 外壳:910 |
| 重量 |
1.15Kgs |
| 安全标准 |
UL1950,TUV EN60950 |
| EMC标准 |
CISPR22(EN55022),IEC1000-42,3,4,5,6,8,11 IEC100-3-2 |
注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
5、负载稳定度测试：负载从0%到100%，其他输出为60%额定负载。
6、各输出可达最大电流，但总负载不可超过最大输出功率。
7、C2,3,11必须拆除。 | |
|
|
|
