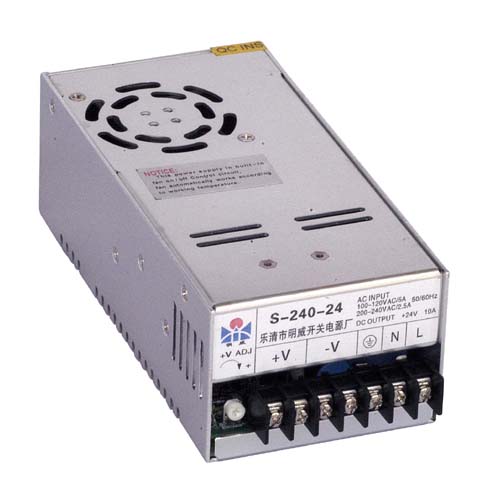

 S-240

·         低价格、高可靠

·         105℃输出电容器

·         全球适用AC输入电压

·         效率高、工作温度低

·         软启动电流、有效降低AC输入冲击

·         体积小、重量轻

·         100%满负荷烧机测试

·         内装EMI滤波器、纹波极小



型号

性能

S-240-5



S-240-12

S-240-15

S-240-24

S-240-30

S-240-48

S-240-7.5

直流输出电压

5V



12V

15V

24V

30V

48V

7.5V

输出电压容差(2)

±2%



±1%

±1%

±1%

±1%

±1%

±2%

额定输出电流

40A



18A

15A

10A

8A

5A

30A

输出电流范围

0-40A



0-18A

0-15A

0-10A

0-8A

0-5A

0-40A

纹波及噪音(3)

150mVp-p



150mV

150mV

180mV

180mV

240mV

200mV

进线稳定度(4)

±0.5%



±0.5%

±0.5%

±0.5%

±0.5%

±1%

±0.5%

负载稳定度(5)

±1%



±0.5%

±0.5%

±0.5%

±0.5%

±1%

±1%

直流输出功率

200W



216W

225W

240W

240W

240W

225W

效率

78%



82%

83%

84%

85%

87%

80%

直流电压可调范围

4.5-5.8V



12-15V

13.5-18V

20-28V

27-33V

41-56V

6-9V

输入电压范围

88132VAC/176264VAC SELECTED BY JUMPER OR SWTCH 4763Hz;248370VDC



输入电流

5A/115V    2.5A/230V



冲击电流

冷启动电流:18A/115V 36A/230V



漏电流

<3.5mA/240VAC



过载保护

105%-135%类型℃ 复位:自动恢复



过电压保护



风扇控制O .T.P

PR1>=40 FAN ON. <35 FAN OFF.>=70℃切断输出



温度系数

±0.03%(050)



启动、上升、保持时间

100ms,500ms,30ms



抗震性

10500Hz,2G 10min./1周期,时长60,EACH AXES



耐压性

输入输出间:3KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC



隔离电阻

输入输出间,输入与外壳,输出与外壳:500VAC/100M Ohms



工作温度、湿度

-10℃~+50℃,20%90%RH



存储温度、温度

-20℃~+85,10%95%RH



外形尺寸

190*93*65mm



重量

11Kgs



安全标准

满足UL1950 EN60950



EMC标准

EN55022IEC1000-42345 IEC10003-23



注:1、以上参数测试条件为:230VAC输入,额定负载,25 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(5)
  3、纹波测试:20MHz A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%100%
  6C3,4必须拆除
