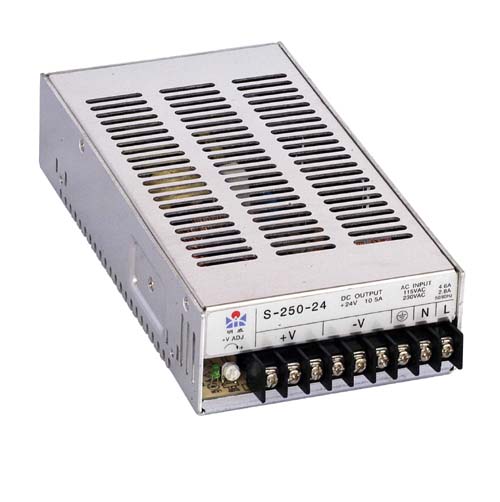

 S-201
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能
S-201-5 S-201-7.5 S-201-12 S-201-13.5 S-201-15 S-201-24 S-201-27 S-201-48
直流输出电压 5V 7.5V 12V 13.5V 15V 24V 27V 48V
输出电压容差(注2) ±2% ±2% ±1% ±1% ±1% ±1% ±1% ±1%
额定输出电流 40A 26.5A 16.5A 14.7A 13A 8.3A 7.4A 4.2A
输出电流范围 0-40A 0-26.5A 0-16.5A 0-14.7A 0-13A 0-8.3A 0-7.4A 0-4.2A
纹波及噪音(注3) 150mVp-p 150mVp-p 180mV 180mV 180mV 180mV 240mV 240mV
进线稳定度(注4) ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
负载稳定度(注5) ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5% ±0.5%
直流输出功率 200W 198.75W 198W 198.45W 198W 199.2W 199.8W 201.6W
效率 74% 79% 80% 80% 81% 83% 83% 84%
直流电压可调范围 4.5-5.6V 6-9V 10-13.2V 12-15V 13.5-18V 20-26.4V 26-32V 41-56V
输入电压范围 90~132VAC/186~264VAC SELECTED BY JUMPER OR SWTCH 47~63Hz;254~370VDC
输入电流 4.5A/115V 2.5A/230V
冲击电流 25A/115V 50A/230V
漏电流 <3.5mA/240VAC
过载保护

无,交流开关恢复

过电压保护 5.75-6.75V 9.4-10.9V 13.8-16.2V 15.5-18.2V 18-21V 27.6-32.4V 33.7-39.2V 57.6-67.2V
高温保护 RTH3>=90℃ OUTPUT SHUTDOWN
温度系数 ±0.03%℃(0~50℃)
启动、上升、保持时间 200ms,100ms,20ms
抗震性 10~500Hz,2G 10min./1周期,时长60分,EACH AXES
耐压性

输入输出间:1.5KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VAC/100M Ohms
工作温度、湿度 -10℃~+50℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95%RH
外形尺寸 215*115*50mm
重量 0.9Kgs
安全标准 满足UL1950
EMC标准 ……
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%。
  6、C3,4必须拆除
