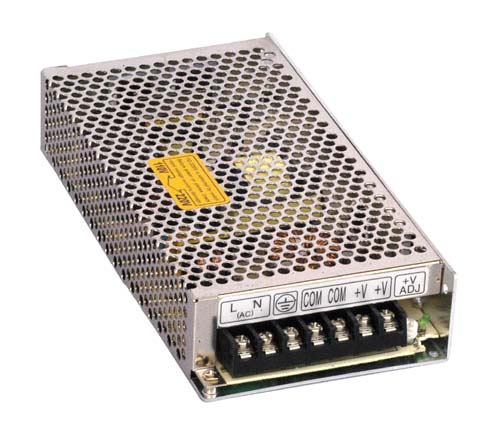

| S-145 |
-
低价格、高可靠
-
105℃输出电容器
-
全球适用AC输入电压
-
效率高、工作温度低
-
软启动电流、有效降低AC输入冲击
-
有短路保护、过载保护
-
体积小、重量轻
-
100%满负荷烧机测试
-
内装EMI滤波器、纹波极小 |
|
型号
性能 |
S-145-5 |
S-145-7.5 |
S-145-12 |
S-145-24 |
| 直流输出电压 |
5V |
7.5V |
12V |
24V |
| 输出电压容差(注2) |
±2% |
±1% |
±1% |
±1% |
| 额定输出电流 |
25A |
18A |
12A |
6A |
| 输出电流范围 |
0-25A(最大30A) |
0-18A(最大21A) |
0-12A(最大14A) |
0-6A(最大7A) |
| 纹波及噪音(注3) |
100mVp-p |
100mVp-p |
100mVp-p |
100mVp-p |
| 进线稳定度(注4) |
±0.5% |
±0.5% |
±0.3% |
±0.2% |
| 负载稳定度(注5) |
±0.5% |
±0.5% |
±0.3% |
±0.2% |
| 直流输出功率 |
125W |
135W |
144W |
144W |
| 效率 |
78% |
80.5% |
80.5% |
83.5% |
| 直流电压可调范围 |
4.75-5.5V |
6-8V |
10.8-13.2V |
21-28V |
| 输入电压范围 |
85～132VAC/180～264VAC开关选择 47～63Hz;255～370VDC |
| 输入电流 |
3.2A/115V 1.6A/230V |
| 冲击电流 |
冷启动电流 35A/115V 60A/230V |
| 漏电流 |
<1mA/240VAC |
| 过载保护 |
无，交流开关恢复 |
| 高温保护 |
…… |
| 温度系数 |
±0.03%℃(0～50℃) |
| 启动、上升、保持时间 |
200ms,100ms,30ms |
| 抗震性 |
10～500Hz,2G 10min./1周期,时长60分,各轴 |
| 耐压性 |
输入输出间：1.5KVAC，输入外壳：1.5KVAC，输出外壳：0.5KVAC |
| 隔离电阻 |
输入输出间，输入与外壳，输出与外壳：500VDC/100M Ohms |
| 工作温度、湿度 |
-10℃～+60℃，20%～90%RH |
| 存储温度、温度 |
-20℃～+85℃,10%～95RH |
| 外形尺寸 |
199*98*38mm CASE：902 |
| 重量 |
0.7Kgs |
| 安全标准 |
满足UL1012要求 |
| EMC标准 |
满足FCC PART15J CONDUCTION CLASS B |
注：1、以上参数测试条件为：230VAC输入，额定负载，25℃ 70% RH.湿度。
2、容差：包括设定容差，线路稳定度，负载稳定度(注5)。
3、纹波测试：20MHz 用A12"双绞线，中断用0.1uF&47uF电容器短路。
4、进线电压稳定度测试：满负载时进线最低电压到最高电压。
5、负载稳定度测试：负载从0%到100%。 | |
|
|
|
