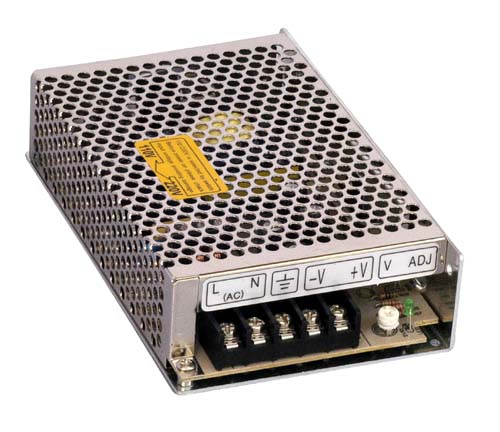

 S-60

  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 有短路保护、过载保护

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能
S-60-5 S-60-12 S-60-15 S-60-24
直流输出电压 5V 12V 15V 24V
输出电压容差(注2) ±2% ±1% ±1% ±1%
额定输出电流 12A 5A 2.8A 1.8A
输出电流范围 0-12A 0-5A 0-2.8A 0-1.8A
纹波及噪音(注3) 120mVp-p 120mVp-p 150mVp-p 150mVp-p
进线稳定度(注4) ±0.5% ±0.5% ±0.4% ±0.25%
负载稳定度(注5) ±1% ±0.5% ±0.5% ±0.5%
直流输出功率 60W 60W 60W 60W
效率 73% 76% 77% 79%
直流电压可调范围 +10,-5% ±10% ±10% ±10%
输入电压范围 85~264VAC/47~63Hz;120~370VDC
输入电流 2A/115V 1A/230V
冲击电流 冷启动电流 30A/115V 60A/230V
漏电流 <3.5mA/240VAC
过载保护

105%~150% 类型:PULSING HICCUP SHUTDOWN 复位:自动恢复

过电压保护 115%~135%
高温保护 ……
温度系数 ±0.03%℃(0~50℃)
启动、上升、保持时间 800ms,50ms,20ms/115VAC 300ms,50ms,80ms/230VAC
抗震性 10~500Hz,2G 10min./1周期,时长60分,各轴
耐压性

输入输出间:3KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC

隔离电阻 输入输出间,输入与外壳,输出与外壳:500VAC/100M Ohms
工作温度、湿度 -10℃~+60℃,20%~90%RH
存储温度、温度 -20℃~+85℃,10%~95RH
外形尺寸 159*97*38mm
重量 0.55Kgs
安全标准 满足UL1012,TUV EN60950
EMC标准 符合IEC801-2,3,4,IEC555-2
注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%。
  6、C2,3,6必须拆除
