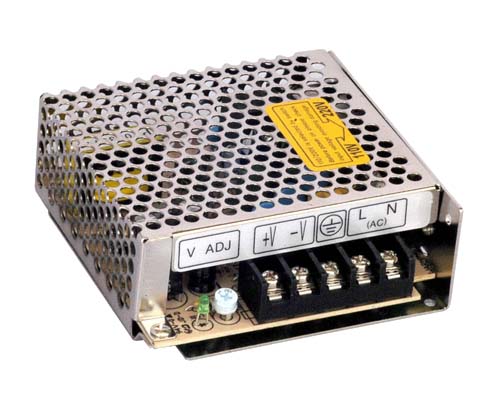

 S-15
  • 低价格、高可靠

  • 105℃输出电容器

  • 全球适用AC输入电压

  • 效率高、工作温度低

  • 软启动电流、有效降低AC输入冲击

  • 有短路保护、过载保护

  • 体积小、重量轻

  • 100%满负荷烧机测试

  • 内装EMI滤波器、纹波极小



型号

性能

S-15-5

S-15-12

S-15-24

直流输出电压

5V

12V

24V

输出电压容差(注2)

±2%

±1%

±1%

额定输出电流

3A

1.3A

0.7A

输出电流范围

0-3A

0-1.3A

0-0.7A

纹波及噪音(注3)

50mVp-p

50mVp-p

100mVp-p

进线稳定度(注4)

±0.5%

±0.5%

±0.5%

负载稳定度(注5)

±1%

±0.5%

±0.5%

直流输出功率

15W

15.6W

16.8W

效率

65%

68%

72%

直流电压可调范围

±10,-5%

±10%

±10%

输入电压范围

85~132VAC/170~264VAC开关选择

输入电流

0.5A/115V 0.25A/230V

冲击电流

冷启动电流 15A/115V 30A/230V

漏电流

<0.5mA/240VAC

过载保护

105%~150%类型:电流限制复位:自动恢复

过电压保护

……

高温保护

……

温度系数

±0.02%℃(0~50℃)

启动、上升、保持时间

200ms,100ms,30ms

抗震性

10~500Hz,2G 10min./1周期,时长60分,各轴

耐压性

输入输出间:1.5KVAC,输入外壳:1.5KVAC,输出外壳:0.5KVAC

隔离电阻

输入输出间,输入与外壳,输出与外壳:0500VAC/100M Ohms

工作温度、湿度

-10℃~+60℃,20%~90%RH

存储温度、温度

-20℃~+85℃,10%~95RH

外形尺寸

99*97*35mm CASE:905

重量

0.3Kgs

安全标准

满足UL1012要求

EMC标准

满足FCC PART15J条件CLASS B

注:1、以上参数测试条件为:230VAC输入,额定负载,25℃ 70% RH.湿度。
  2、容差:包括设定容差,线路稳定度,负载稳定度(注5)。
  3、纹波测试:20MHz 用A12"双绞线,中断用0.1uF&47uF电容器短路。
  4、进线电压稳定度测试:满负载时进线最低电压到最高电压。
  5、负载稳定度测试:负载从0%到100%。
